Zusammenfassung
Erfahren Sie, wie Sie fixierte Komponenten in SOLIDWORKS lösen. Steigern Sie Ihre Designflexibilität.
Bei der Arbeit mit komplexen Konstruktionen in SOLIDWORKS ist das Zusammenfügen verschiedener Komponenten und Unterbaugruppen eine gängige Praxis. Es gibt jedoch Fälle, in denen Sie diese Elemente ändern oder neu positionieren müssen, ohne ihre Beziehungen zu anderen Teilen zu verändern. In solchen Fällen möchten Sie Komponenten und Unterbaugruppen in der SOLIDWORKS-Baugruppe lösen. Dieser Blog führt Sie Schritt für Schritt durch den Prozess des Lösens von Komponenten und Unterbaugruppen und gibt Ihnen mehr Flexibilität und Kontrolle über Ihre Konstruktionen.
Was ist eine „feste“ Komponente:
In SOLIDWORKS bezieht sich der Begriff „fest“ auf den Prozess des Einschränkens von Komponenten oder Unterbaugruppen, damit sie in der Baugruppe stationär bleiben. Dies stellt sicher, dass ihre Position und Ausrichtung unabhängig von Änderungen an anderen Teilen beibehalten werden. Das Lösen ermöglicht es Ihnen hingegen, diese Einschränkungen freizugeben, sodass Sie die Komponenten frei bewegen oder ändern können, ohne andere verbundene Elemente zu beeinflussen.
Teile lösen:
SOLIDWORKS-Baugruppe öffnen: Starten Sie SOLIDWORKS und öffnen Sie die Baugruppendatei, die die zu lösenden Komponenten enthält.

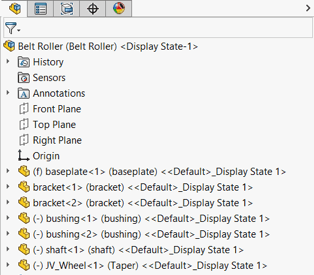

Zu lösende Komponente finden: Standardmäßig wird die erste Komponente, die Sie zu einer Baugruppe hinzufügen, an einer bestimmten Position relativ zum Ursprung der Baugruppe fixiert. Darüber hinaus könnten auch andere Teile manuell fixiert worden sein. Identifizieren Sie im Feature-Manager-Baum die Komponente, die Sie lösen möchten. Diese Komponente hat ein (f)-Symbol neben ihrem Namen, wie im folgenden Bild gezeigt.
SOLIDWORKS-Baugruppe öffnen
Komponente lösen: Klicken Sie mit der rechten Maustaste auf das feste Feature und wählen Sie „Schweben“ aus dem Kontextmenü. Bestätigen Sie, dass die Komponente jetzt frei bewegt werden kann.
Unterbaugruppen lösen:
Wenn Sie Ihre gesamte Unterbaugruppe von einer festen Position lösen und sie bewegen möchten, können Sie die zuvor erläuterten Schritte verwenden. Wenn Sie jedoch eine flexible Unterbaugruppe erstellen möchten, damit sich ihre verschiedenen Teile bewegen und mit anderen Teilen der Hauptbaugruppe interagieren können, befolgen Sie diese nächsten Schritte:
Unterbaugruppe flexibel machen: Klicken Sie auf eine Unterbaugruppe im FeatureManager-Designbaum und wählen Sie Komponenteneigenschaften. Wählen Sie im Dialogfeld unter Als lösen die Option Flexibel aus und klicken Sie dann auf OK.
Unterbaugruppe flexibel machen
Vorsichtsmaßnahmen und Überlegungen:
Zusammenfügungskonflikte: Beim Lösen von Komponenten oder Unterbaugruppen besteht die Möglichkeit, Zusammenführungskonflikte zu erzeugen. Diese treten auf, wenn Zusammenführungen in der Baugruppe einander widersprechen. Überprüfen Sie Ihre Zusammenführungen nach dem Lösen immer, um sicherzustellen, dass Ihr Design stabil bleibt.
Die Integrität der Baugruppe: Das Lösen von Komponenten kann das Verhalten einer Baugruppe ändern. Stellen Sie sicher, dass Sie ein klares Verständnis dafür haben, wie sich Ihre Änderungen auf das Gesamtdesign auswirken, um potenzielle Probleme zu vermeiden.
Das Lösen von Komponenten und Unterbaugruppen in der SOLIDWORKS-Baugruppe ist eine entscheidende Fähigkeit für Konstruktionsingenieure, die die Flexibilität und Kontrolle über ihre Modelle verbessern möchten. Indem Sie der Schritt-für-Schritt-Anleitung folgen und Vorsicht walten lassen, können Sie Elemente sicher lösen, ohne die Integrität Ihres Designs zu beeinträchtigen. Nutzen Sie diese neu gewonnene Kraft, um Ihre Baugruppen zu iterieren, zu optimieren und zu verfeinern und Ihr wahres kreatives Potenzial in SOLIDWORKS zu entfalten.
